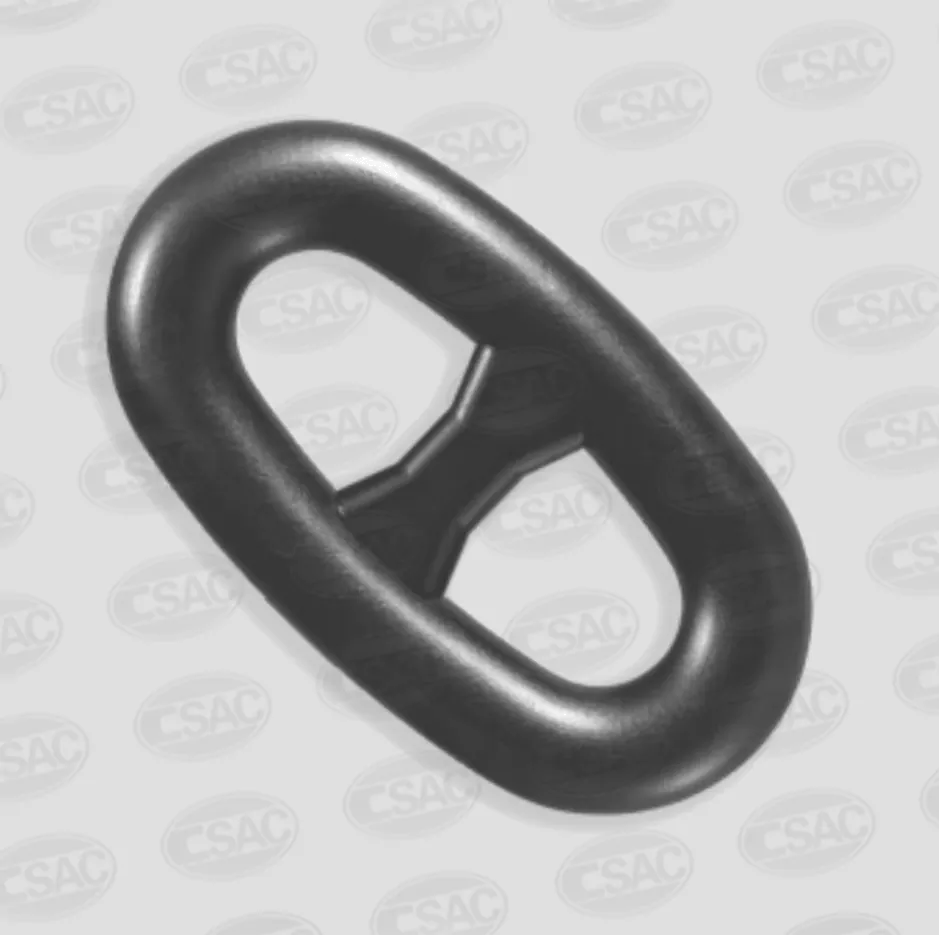

R3-R3S сыныбының шпильді байланыс тізбегі

R3-R3S сыныбының теңіз арқан тіреу тізбегі - бұл CSAC Chain теңіз операцияларының қатал орталары үшін арнайы әзірлеген ауыр жүкті арқандап байлау өнімі. Тізбекті буындар ішінде ішкі шпилькалардың болуымен сипатталатын «шпильді буын» құрылымдық дизайны бар, ол шпильсіз тізбектермен салыстырғанда жоғары құрылымдық тұрақтылықты ұсынады. Бұл дизайн деформация мен кернеудің шоғырлануын тиімді түрде азайтады, сонымен бірге иілу қаупін азайтады, бұл циклдік жүктеменің ұзақ әсер етуін қамтитын теңізде арқандап байлау сценарийлері үшін өте қолайлы етеді. R3 және R3S сорттарының екеуі де жоғары берік болаттан жасалған; Атап айтқанда, Grade R3S нұсқасы шаршауға төзімділік пен қаттылықты ұсынады, бұл ұзақ мерзімді теңіздегі қызмет көрсетудің ең қатаң талаптарын қанағаттандыруға мүмкіндік береді. Өзінің ерекше жалпы өнімділігінің арқасында Grade R3-R3S Stud Link Offshore Mooring Chain өзін теңіздегі машина жасау секторындағы маңызды арқандырғыш құрамдас ретінде көрсетті.

Өнім ерекшеліктері

1. Тұрақты құрылым, бұралуға және иілуге ​​күшті қарсылық

R3-R3S сыныбының теңіздегі тіреу тізбегі әр тізбекті ілмекті орталық шпилькамен жабдықталған шпилькалы құрылымдық дизайнымен ерекшеленеді. Шпилькасыз тізбектермен салыстырғанда бұл дизайн жоғары беріктік пен минималды деформацияны ұсынады. Ол жинақтау және орналастыру кезінде бұралуға немесе шатасуға бейім емес, арқандап байлау операциялары кезінде кернеу концентрациясын тиімді төмендетеді және сілтеме деформациясының немесе зақымдалуының алдын алады. Бұл арқандап байлау жүйесінің жалпы тұрақтылығы мен қауіпсіздігін арттырады, бұл оны ірі және орташа көлемді теңіз платформаларының ұзақ мерзімді арқандап тұру талаптарына өте қолайлы етеді.

2. Премиум материалдар, керемет жан-жақты өнімділік

Біз R3-R3S сыныбының шпильді байланысы теңіздегі тіреу тізбектерін өндіру үшін жоғары сапалы, берік болатты пайдаланамыз. Атап айтқанда, R3 сортты тізбегі 690 МПа кем емес созылу беріктігімен мақтана отырып, 30Mn2 болат арқылы шығарылады; R3S сортты тізбегі 25MnCrMo болатты пайдаланады, оның созылу беріктігі кемінде 770 МПа, сонымен қатар жоғары шаршауға төзімділігі мен қаттылығы бар. Термиялық өңдеудің қатаң процестері арқылы біз болаттың қаттылығы мен қаттылығын одан әрі арттырамыз, бұл өнімнің теңіздегі желдер, толқындар және ағындар әсерінен болатын циклдік жүктемелерге төтеп беруіне мүмкіндік береді, осылайша оның қызмет ету мерзімін ұзартады.

3. Коррозияға төзімді және берік, қатал орталарға бейімделген

Жоғары тұздылық пен ылғалдылықпен сипатталатын қатал теңіз ортасына төтеп беру үшін әзірленген R3-R3S сыныбындағы тіреуіш тізбегі арнайы беттік өңдеулерден өтеді. Бұл өңдеулер өнімнің коррозияға төзімділігін тиімді түрде арттырып, оның теңіз суы эрозиясы мен теңіз биологиялық ластануынан туындаған тозуға төтеп беруге мүмкіндік береді. Бұл тізбектің ұзақ мерзімді теңіз операциялары кезінде тұрақты өнімділігін қамтамасыз етеді және бір уақытта техникалық қызмет көрсету шығындарын азайтады.

4. Кешенді техникалық сипаттамалар, теңшеу қол жетімді

R3-R3S сыныбының теңіздегі тіреу тізбегі 34 мм-ден 142 мм-ге дейінгі диаметрлерді қамтитын сипаттамалардың толық ауқымында қол жетімді. Біз әрбір клиент жобасының бірегей талаптарын қанағаттандыру үшін нақты диаметрлер мен ұзындықтар үшін теңшеу опцияларын ұсынамыз. Сонымен қатар, шынжырларды әртүрлі фитингтермен, қосқыштармен, якорьдермен, ілмектермен, бұрылыстармен және басқа керек-жарақтармен жұптастыруға болады, бұл бізге теңіздегі әртүрлі инженерлік жобалардың нақты қажеттіліктеріне бейімделген кешенді, бір реттік тіреу шешімдерін ұсынуға мүмкіндік береді.

Өнім параметрлері

Техникалық артықшылықтар

1. ҒЗТКЖ техникалық артықшылықтары

Компания Цзянсу ғылым және технология университетімен терең серіктестік қарым-қатынасты қолдайды, ол бірлесіп «беріктілігі жоғары теңіз кабельдерін зияткерлік басқару және оңтайландырылған дизайн бойынша ғылыми-зерттеу институтын» құрды. Бұл институт R3-R3S сыныбының техникалық ҒЗТКЖ және модернизациясына бағытталған. Компанияның практикалық өндірістік тәжірибесімен қатар университеттің ғылыми-зерттеу ресурстарын пайдалана отырып, біз өнімнің өнімділігін арттыру үшін өнім құрылымдары мен өндірістік процестерді үздіксіз оңтайландырамыз. Сонымен қатар, компания 17 отандық және халықаралық патентке ие, соның ішінде «Тізбекті шпилькаларға арналған автоматтандырылған өндіріс құрылғысы» үшін Люксембург патенті. Бұл инновация тізбекті шпилька өндірісін автоматтандыруға және стандарттауға мүмкіндік берді, өндіріс тиімділігі мен өнімнің тұрақтылығын тиімді түрде арттырды, сонымен бірге адам қателігін азайтты.

2. Өндірістік процестің артықшылықтары

R3-R3S сыныбының теңіздегі тіреу тізбегі импульстік жарқылмен дәнекерлеу технологиясын пайдаланады - бұл тиімді және жоғары қолданылатын қатты күйдегі дәнекерлеу әдісі. Бұл әдіс дәнекерленген қосылыстардың беріктігі мен қаттылығын тиімді түрде арттырады, дәнекерлеу ақауларының алдын алады және тізбекті жалғаулардың сенімділігін қамтамасыз етеді. Сонымен қатар, біз термоөңдеу процестерін оңтайландырдық; қыздыру және салқындату температуралары мен ұзақтығын дәл бақылай отырып, біз болаттың әлеуетті қасиеттерінің толық іске асырылуын қамтамасыз етеміз, осылайша R3-R3S сыныбының теңіз штангалық тізбегінің әрбір бөлігінің тұрақты механикалық қасиеттерге ие екендігіне кепілдік береміз.

3. Сапаны тексерудің артықшылықтары

Біз шикізатты сатып алудан бастап соңғы өнімді жөнелтуге дейін – қатаң бақылауға дейінгі әрбір кезеңді қамтитын сапаны тексерудің кешенді жүйесін құрдық. Шикізат келгеннен кейін біз болаттың құрамы мен механикалық қасиеттерін мұқият тексереміз. Өндіріс процесінде біз тізбекті қалыптастыру, дәнекерлеу және термиялық өңдеу сапасын нақты уақыт режимінде бақылаймыз. Жөнелтілгенге дейін дайын өнім R3-R3S сыныбының шпильді байланыс тізбегінің халықаралық стандарттарға да, тапсырыс берушінің техникалық сипаттамаларына да сәйкес келетініне көз жеткізу үшін созылу сынақтарын, соққы сынақтарын және коррозияға төзімділік сынақтарын қоса алғанда бірқатар сынақтардан өтеді; өнімдер барлық тексерулерден сәтті өткеннен кейін ғана клиенттерге жеткізіледі.

Қолдану жағдайлары

Біздің R3-R3S сыныбының Offshore арқандырғыш тізбектері бүкіл әлем бойынша көптеген теңіз инженерлік жобаларында кеңінен қолданылған. Тұрақты өнімділігімен және сенімді сапасымен танымал, олар біздің клиенттеріміздің жоғары бағасына ие болды. Төменде бірнеше типтік мысалдар берілген:

1-жағдай: Оңтүстік-Шығыс Азияның теңіздегі жел энергиясы жобасы

Жобаның орналасқан жері: Оңтүстік-Шығыс Азия мемлекетінің жағалауында орналасқан теңіз жел электр станциясы.

Жобаға қойылатын талаптар: Теңіздегі жартылай суасты жел турбиналарымен үйлесімді арқандық жүйе қажет болды. Шаршау тізбегі ерекше шаршауға төзімділікті, коррозияға төзімділікті және жоғары жүк көтеру қабілетін көрсету үшін қажет. Техникалық сипаттамалар 80 мм-ден 100 мм-ге дейін ауытқиды және DNV және ABS-тен қосарлы сертификаттау міндетті болды.

Шешім: Біз бұл жобаны R3S Grade Stud Link Offshore байлау тізбектерімен, сондай-ақ бұғаулар мен бұрылыстар сияқты ілеспе керек-жарақтармен қамтамасыз еттік. Беріктігі жоғары 25MnCrMo болаттан жасалған және импульстік жарқылмен дәнекерлеу процесі арқылы өндірілген өнімдер DNV және ABS стандарттарына сәйкес қатаң өндіріс пен тексеру процедураларынан өтті. Сонымен қатар, беткі коррозияға қарсы өңдеу жоба алаңының ерекше теңіз ортасының сипаттамаларына сәйкес оңтайландырылды.

Жоба бойынша кері байланыс: пайдалануға берілгеннен бері өнімдер теңіз желдеріне, толқындарға және теңіз суының коррозиясына тиімді қарсы тұра отырып, үлкен тұрақтылықпен жұмыс істеді. Сапаға қатысты мәселелер туындамады, ал тізбектер жел турбиналарының ұзақ мерзімді байлау талаптарын сәтті орындап, жобаға мүдделі тараптардың жоғары бағасына ие болды.

2-жағдай: Ішкі FPSO арқандап байлауды жаңарту жобасы

Жобаның орны: Оңтүстік Қытай теңізіндегі FPSO платформасы.

Жобаға қойылатын талаптар: Белгілі бір ескірген арқан байлау тізбектерін ауыстыруды көздейтін қолданыстағы арқандырғыш жүйені жаңарту қажет болды. Жаңа тізбектер жоғары созылу беріктігі мен тамаша шаршауға төзімділікпен бар жүйемен толық үйлесімді болуы керек. Техникалық сипаттамалар 120 мм-ден 142 мм-ге дейін ауытқиды және CCS сертификаты қажет болды.

Шешім: Біз бұл жобаны R3 және R3S сыныбына байланысты теңіз байлау тізбектерінің тіркесімімен қамтамасыз еттік — маңызды бөлімдер үшін R3S сыныбының өнімдерін және маңызды емес бөлімдер үшін R3 сыныбының өнімдерін қолдану. Бұл тәсіл бір мезгілде жобаның шығындарын оңтайландыра отырып, жобаның өнімділік талаптарына сәтті жауап берді. Сонымен қатар, біз орнату процесіне қатысты кәсіби техникалық нұсқаулар бердік.

Жобаға кері байланыс: Орнатқаннан кейін өнімдер бар жүйемен тамаша үйлесімділік көрсетті және тұрақтылықпен жұмыс істеді. Жүк көтергіштігі де, шаршауға төзімділігі де жобаның техникалық талаптарына сай болды, бұл FPSO платформасының арқандап тұру қауіпсіздігін тиімді түрде арттырды және арқандап байлау жүйесінің жалпы қызмет ету мерзімін ұзартты.
